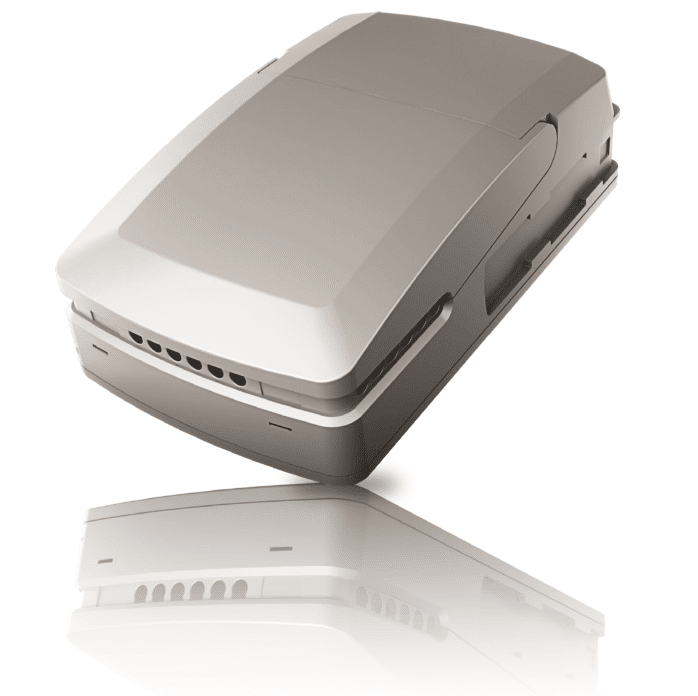

Caja de control Linak para motores eléctricos con cable de alimentación para cama articulada eléctrica DELTA-5F de Sensicare.

Las cajas de control CA30 y CA40 se han desarrollado como parte de una nueva plataforma de cajas de control para el sector de la asistencia y la rehabilitación. Las cajas de control se pueden montar por separado en la aplicación mediante soportes deslizantes, pero también en varios modelos de actuadores utilizando un soporte de actuador especialmente diseñado. Las cajas de control CA30 y CA40 están equipadas con SMPS (fuente de alimentación conmutada) para un funcionamiento optimizado en todo el mundo. Las salidas de los canales 1 a 4 se encuentran dentro de la caja. La caja tiene 3 salidas de cable que facilitan la elección del diseño de cable más adecuado para la aplicación. La tapa de la caja de control tiene una doble cubierta y una función de bloqueo de cable. Los FET (transistores de efecto de campo), IPX6W y un puerto de batería son todas opciones estándar. El CA30 y el CA40 se comunican con el actuador a través de los interruptores de parada finales incorporados.

Características:

• Fuente de alimentación: universal, salida de energía de 120 W (alimentación en modo conmutado) 100-240 VCA, 50/60 Hz•
Indicador de red: sí•
Interfaz del actuador: 2 o 4 canales, minifit de 6
pines• Interfaz de control manual: 1 puerto, toma modular de 10
pines• Interfaz de batería: 1 puerto, minifit de 4 pines, (salida de 300 mA, sin actuadores en funcionamiento)
• Potencia en espera: aprox. 0,5 W (230 V)
• Color: gris claro (RAL 7035)
• Protección contra cortocircuitos de salida: sí•
Concepto de control: FET (sin ruido de retransmisión)
• Ciclo de trabajo: 10 % - 2/18 min. Uso continuo on/off.La potencia máxima es de 120 W durante 80 segundos y 60 W durante 40 segundos a 25 °C•
Peso: peso reducido 0,5 kg•
Compatibilidad del actuador: todos los actuadores estándar (señal e interruptor de energía).
• Cargador de batería: entrada de batería disponible, sin cargador, pero compatible con batería con cargador interno.
• EOP: sí•
Clasificación IP:
IPX6W• Funcionamiento: unidad simultánea (sin retroalimentación)
• Máx. Actual: 8 A / CH (pico) total•
Gestión de energía: regulación de tensión para garantizar el máximo rendimiento y limitar la potencia de salida a un máximo de 120 W.
• Sistema de seguridad: protegido térmicamente. Protección contra cortocircuitos. Conexión en caliente protegida.
• Clase de protección: Clase 2.

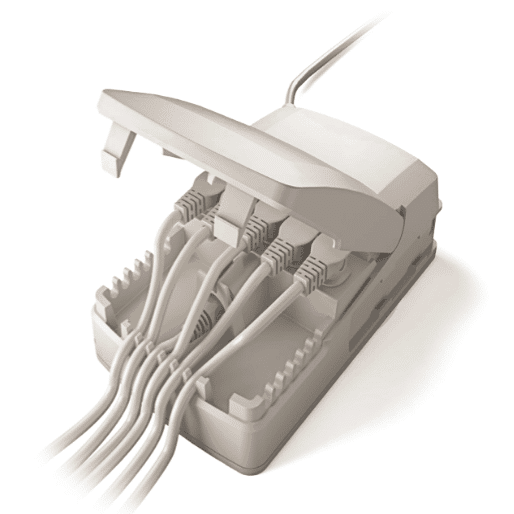

• Bloqueo del cable: integrado en la
tapa• Montaje: compatible con una amplia gama de soportes de montaje: cuadro de cama, LA27, LA31, LA40.

Uso:

• Temperatura de funcionamiento: +5 °C a +40
°C• Temperatura de almacenamiento: -10 °C a +50
°C• Humedad relativa: 20 % - 90 % a 30 °C - sin
condensación• Presión atmosférica: 700 a 1060
hPa• Altitud sobre el nivel del mar: máx. 2000 metros•
Homologaciones: La cama eléctrica de decúbito mod. Delta 5F es un dispositivo médico de Clase I según la directiva comunitaria 2007/47/CE del 5 de septiembre.

 Este dispositivo cumple con la norma IEC 60601-1:2-52.
